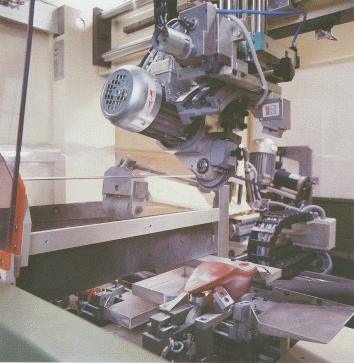

La macchina Art.082 spiana la lamiera e la taglia in corrispondenza dello snodo della forma.
Lavora il paio ed è costituita da due unità di lavoro che operano alternativamente su una forma oppure sull’altra.
L’operatore può prelevare la forma dal morsetto sinistro mentre è in lavorazione la forma sul morsetto destro, e viceversa.La geometria della lamiera da lavorare è programmabile in modo molto semplice tramite il CN che gestisce l’unità di rullatura. La macchina permette anche di archiviare un numero elevato di geometrie standard nella memoria del CN per un uso più rapido ed intuitivo. Elaborazione immediata dello sviluppo numero.
DESCRIZIONE DEL CICLO DI LAVORO
The operator puts the last in vice;
Caricamento della forma sulla morsa;
egolazione della posizione della forma:- altezza punta- altezza forma- posizionamento taglio;
settaggio dei parametri di lavorazione:- lunghezza di spianatura- numero di passate di spianatura- geometria del profilo di spianatura
scelta del ciclo:- spianatura- contorno lamiera- ribattitura chiodi- esecuzione taglio dello snodo;
fase di scarico della forma lavorata senza arresto del ciclo della forma da lavorare;
pannello di comando semplice e razionale;
impianto idraulico indipendente;
impianto elettrico con sistemi di sicurezza a norme vigenti.
CARATTERISTICHE TECNICHE
Azionamenti elettrici a 24 V d.c.
Pompa idraulica a portata variabile
Impianto elettrico PLC e CN a 24 V d.c.
Dimensioni : 1240 x 1800 x 2300 mm
Peso : 1500 Kg
